Кейс изготовление части формы из алюминия для ротомолдинга
1.

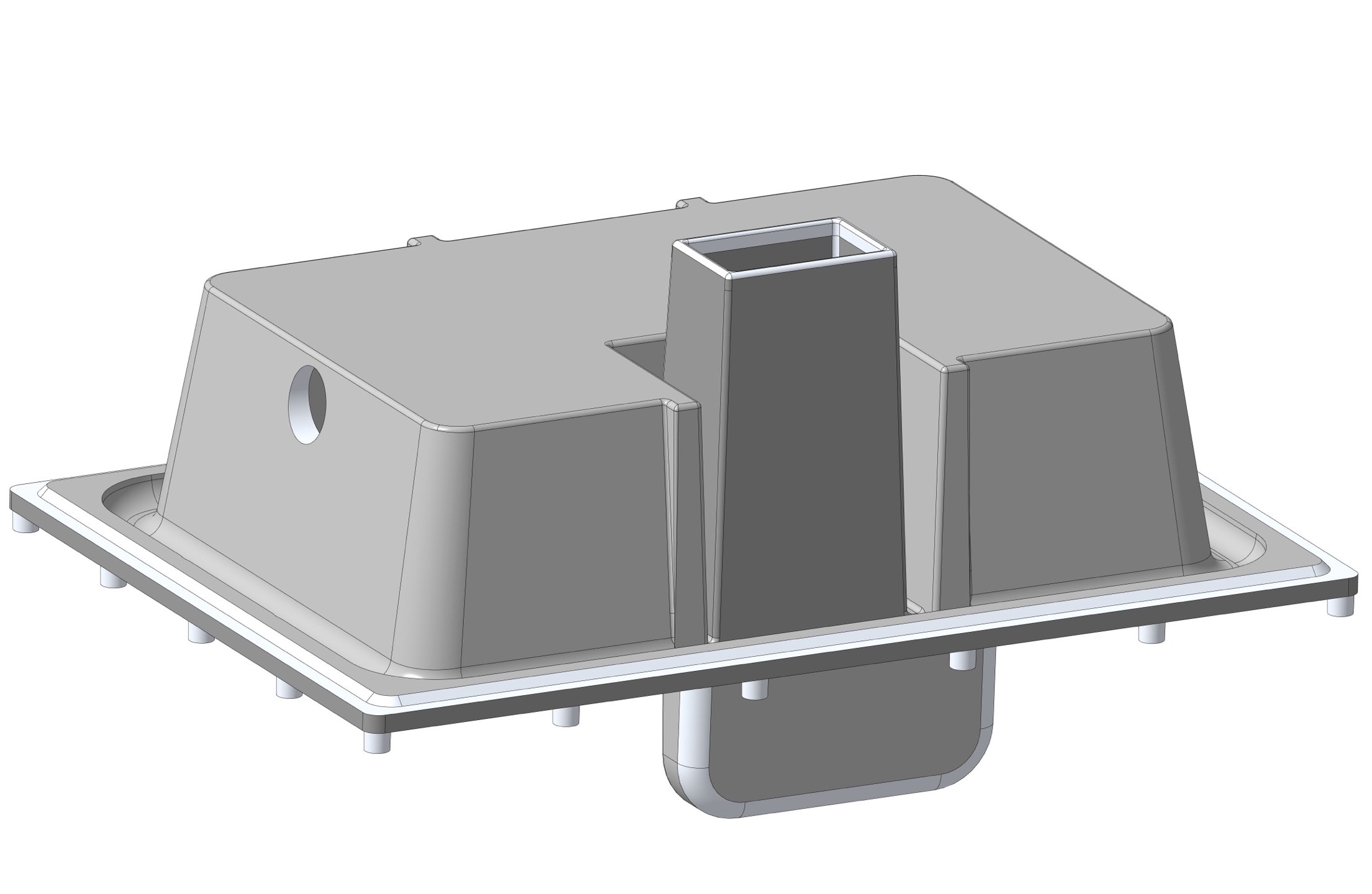

Разработка CAD-модели изделия
(габаритные размеры :
800х650х550 мм)
2.

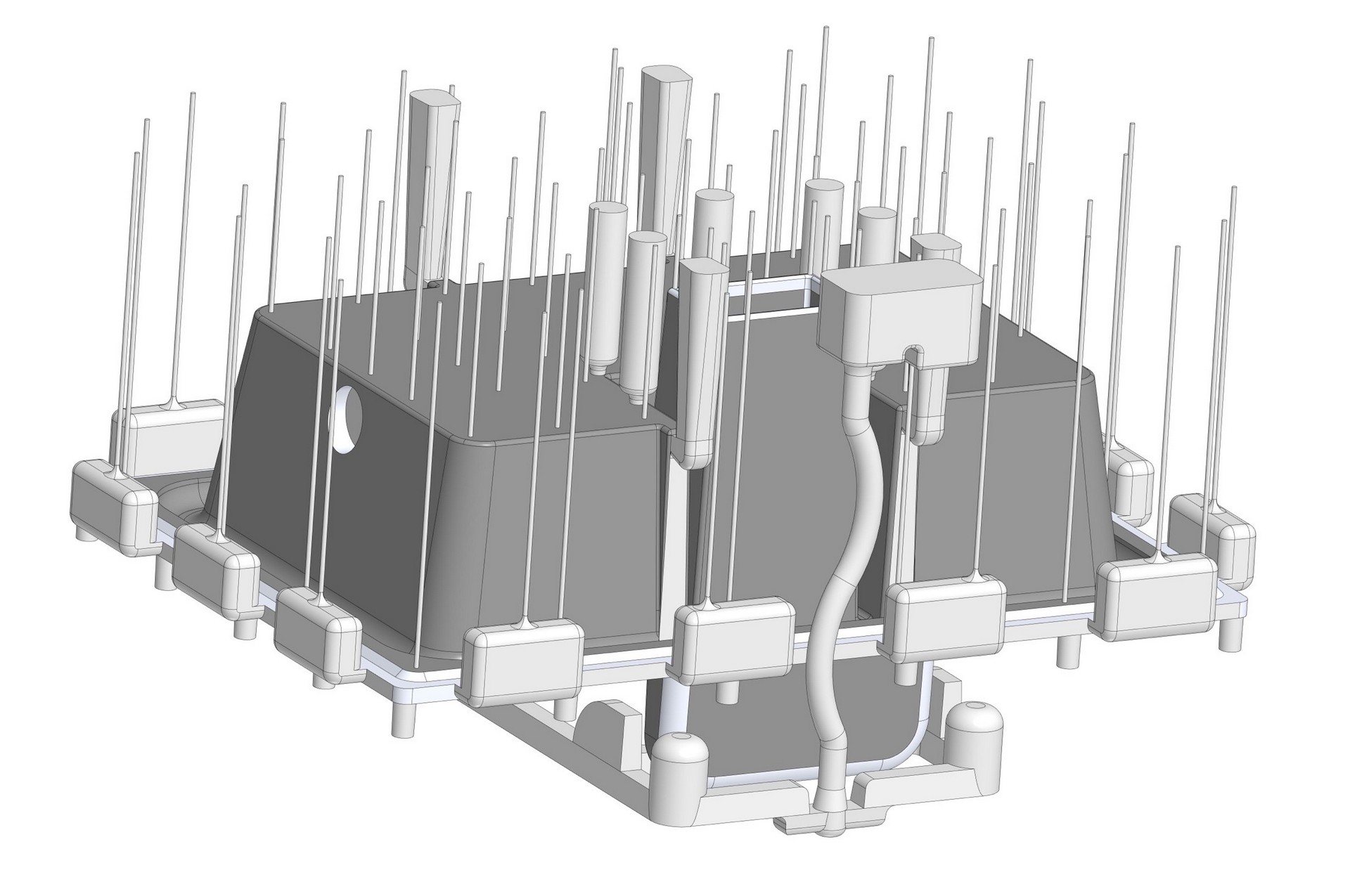

Разработка и оптимизация литейной технологии

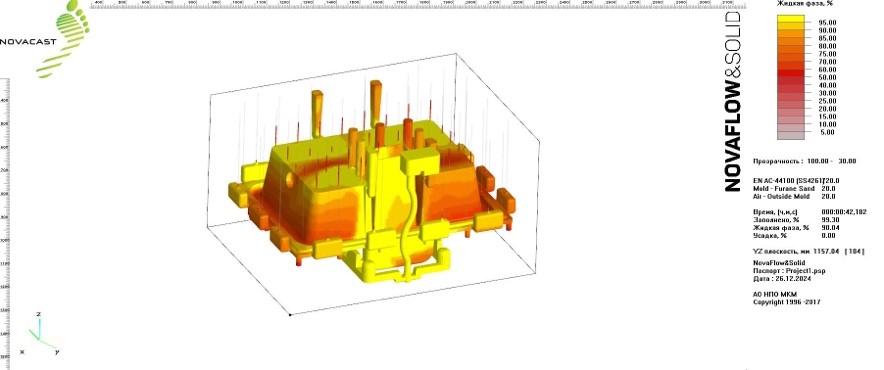

3. Моделирование заливки в программе NovaCast

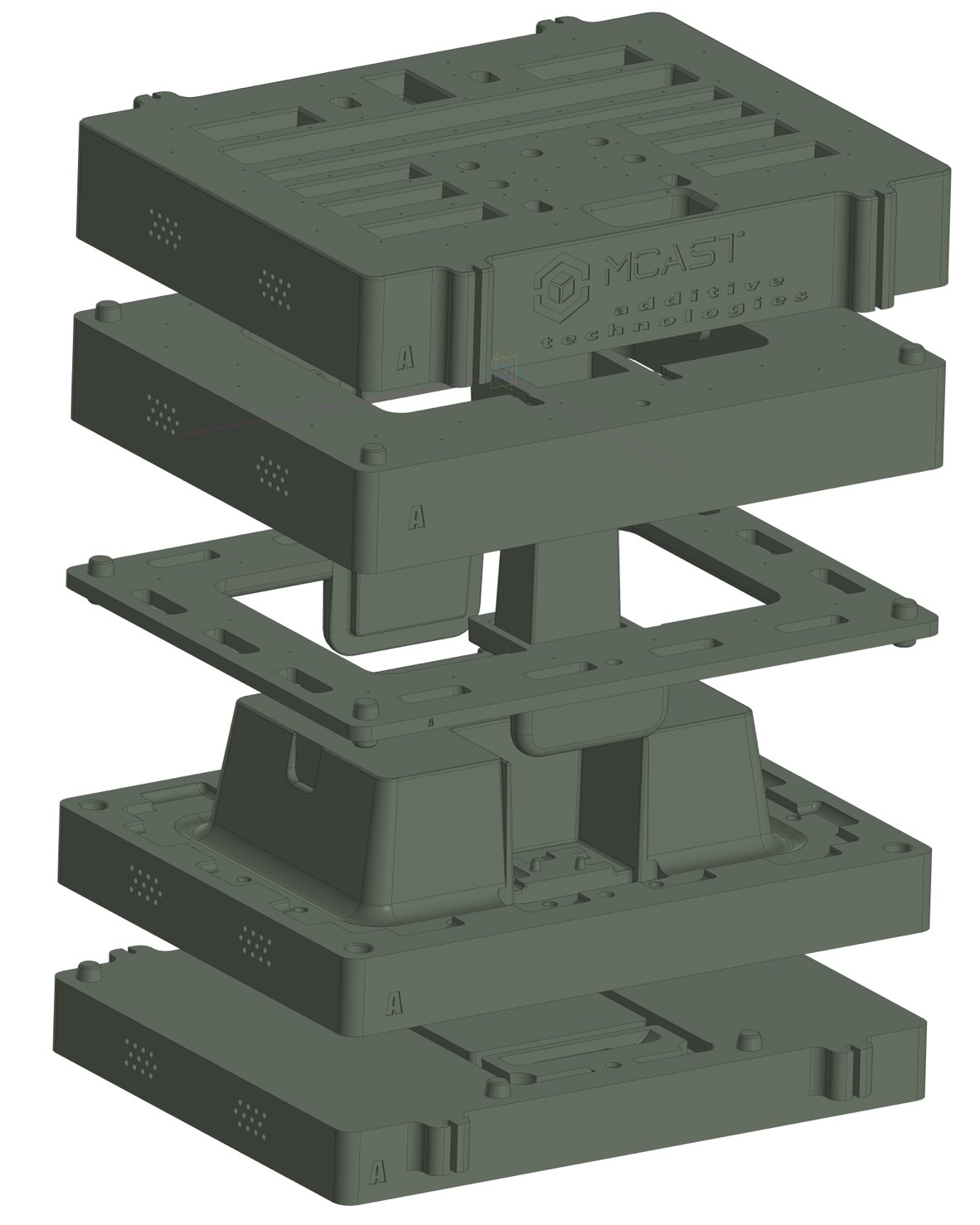

4. Конструирование

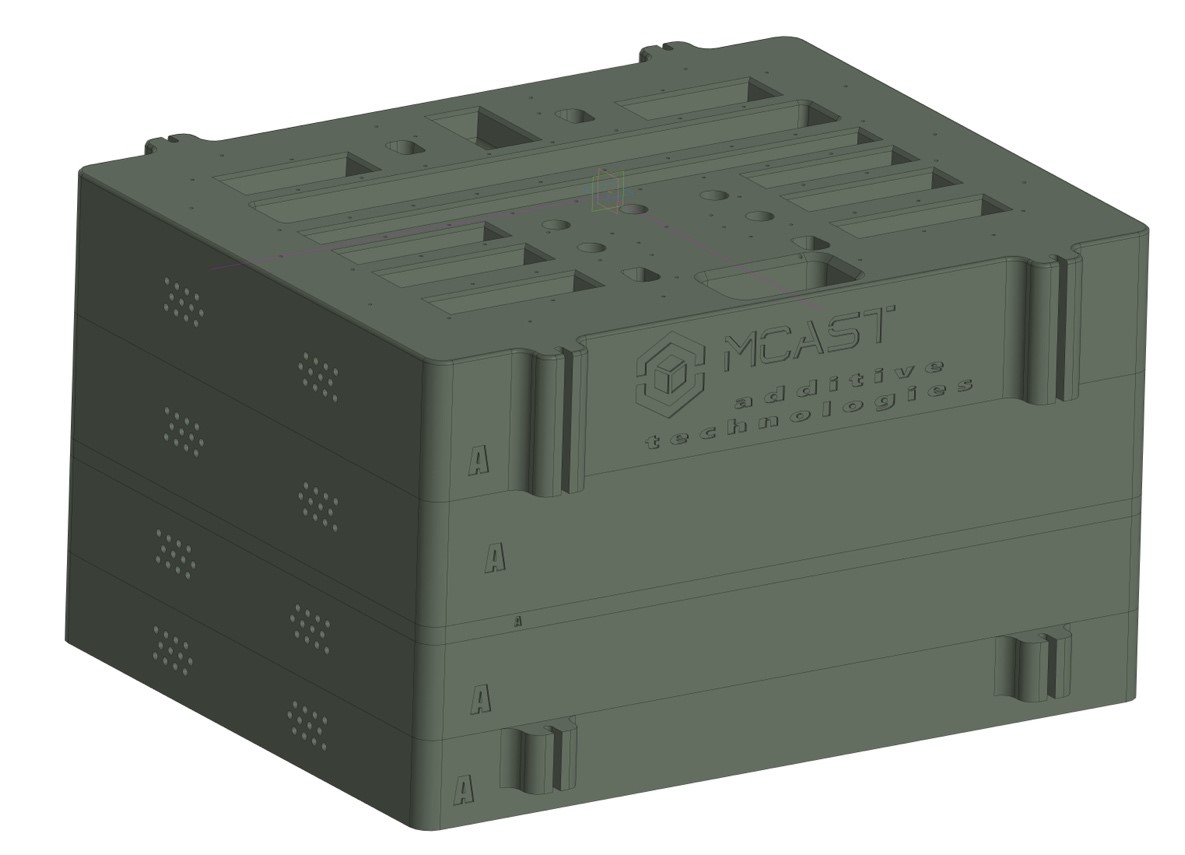

литейных форм и стержней
в сборе
5. Послойная

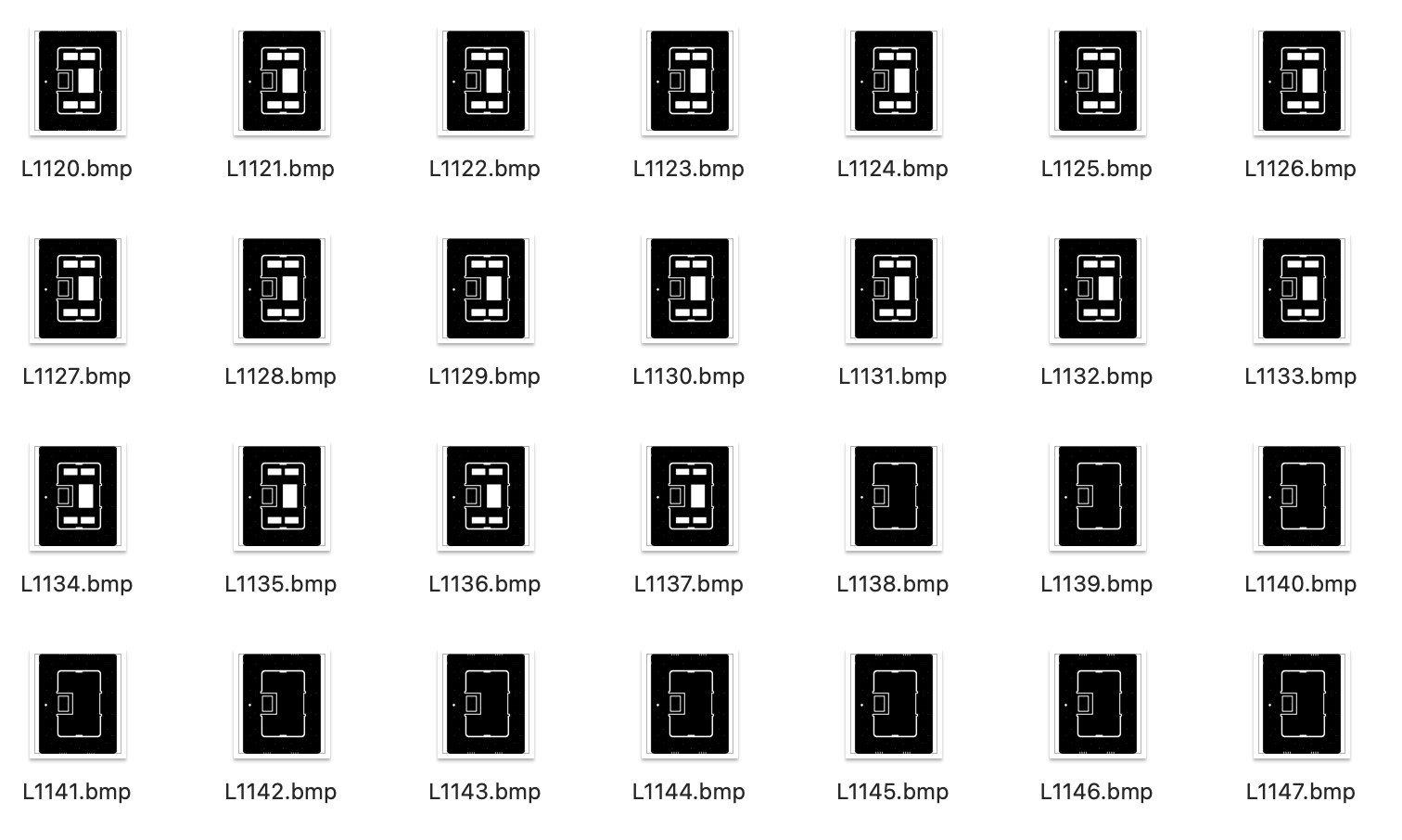

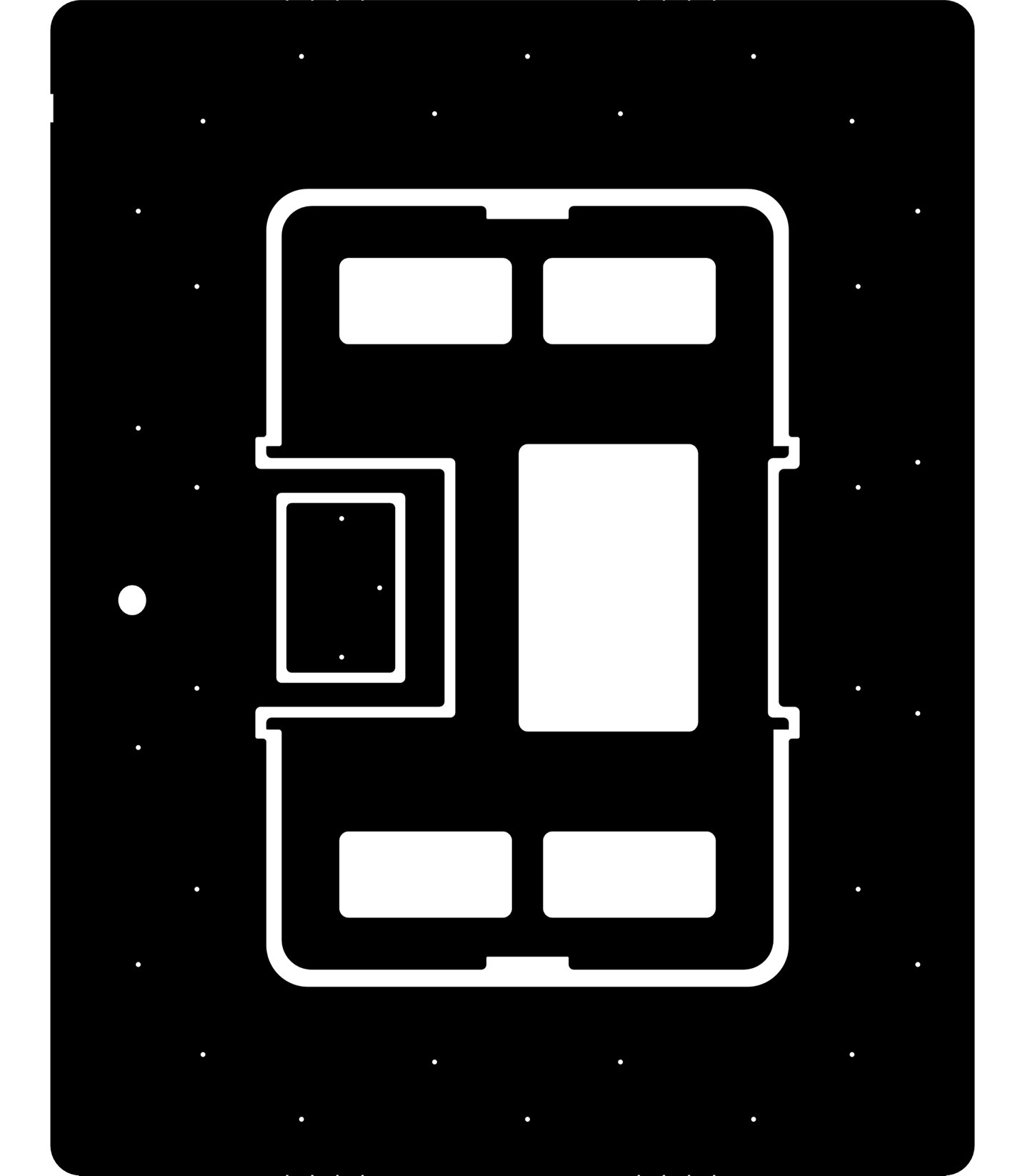

порезка (слайсирование) 3-d моделей литейных форм на 2-d изображения (слайсы)

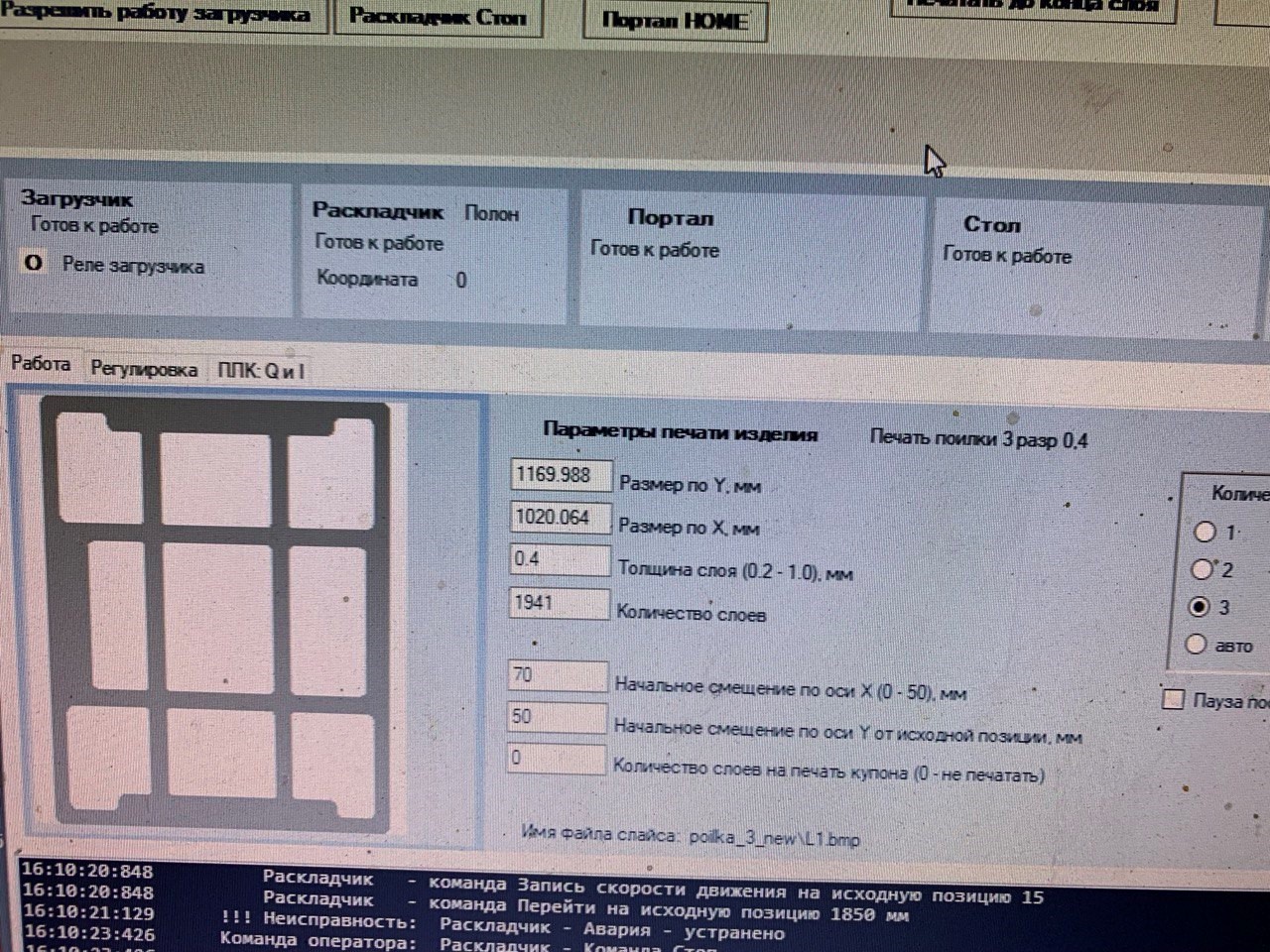

6. Загрузка
слайсов в программное обеспечение 3-d песчаного принтера F-1200

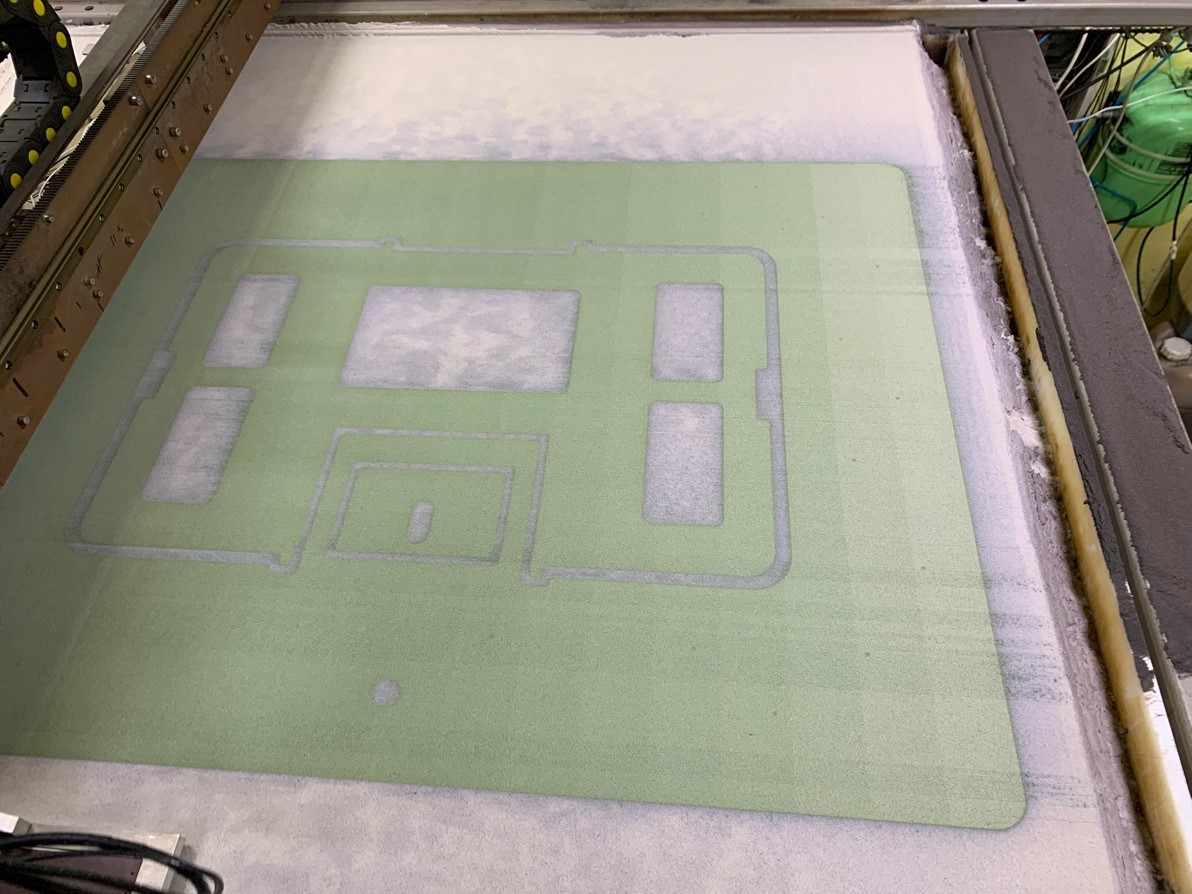

7. 3-d печать слайсов литейных форм

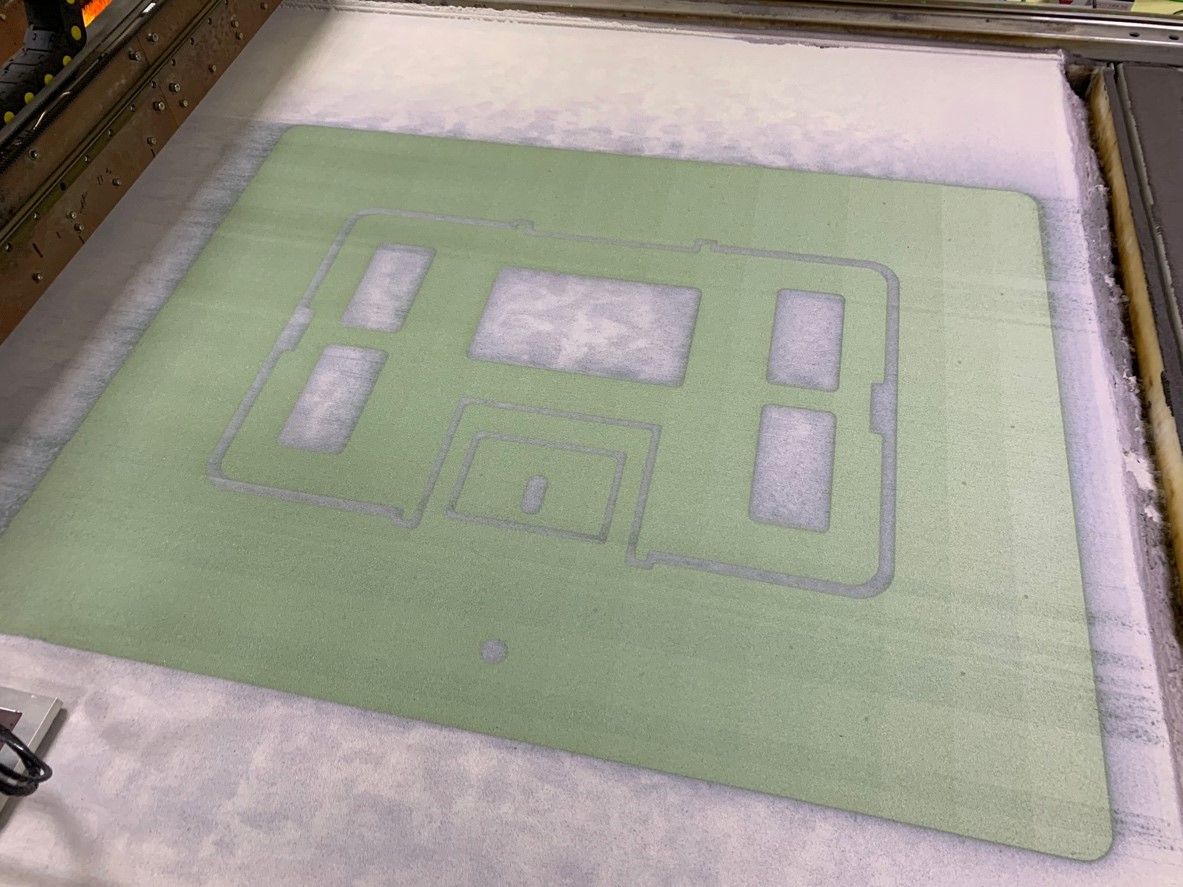

и стержней по технологии Binder Jetting (струйная обработка связующим) путем
послойного нанесения фурановой смолы на слой кварцевого песка (ср.размер зерна
– 0,2 мм), размешанный с катализатором (аналог литейной технологии ХТС по
фуран-процессу)

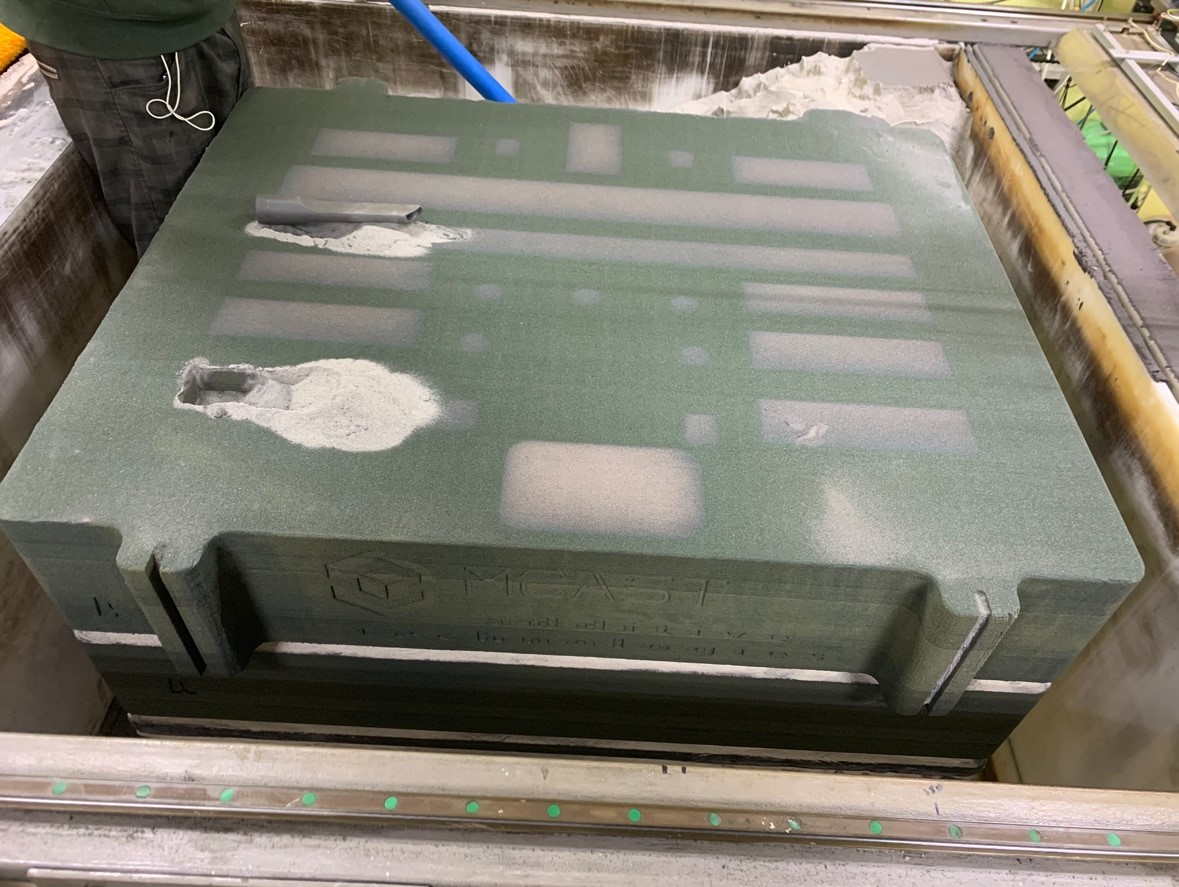

8. По
завершению печати, удаление несвязанного песка из камеры построения, извлечение
и разборка форм и стержней для очистки

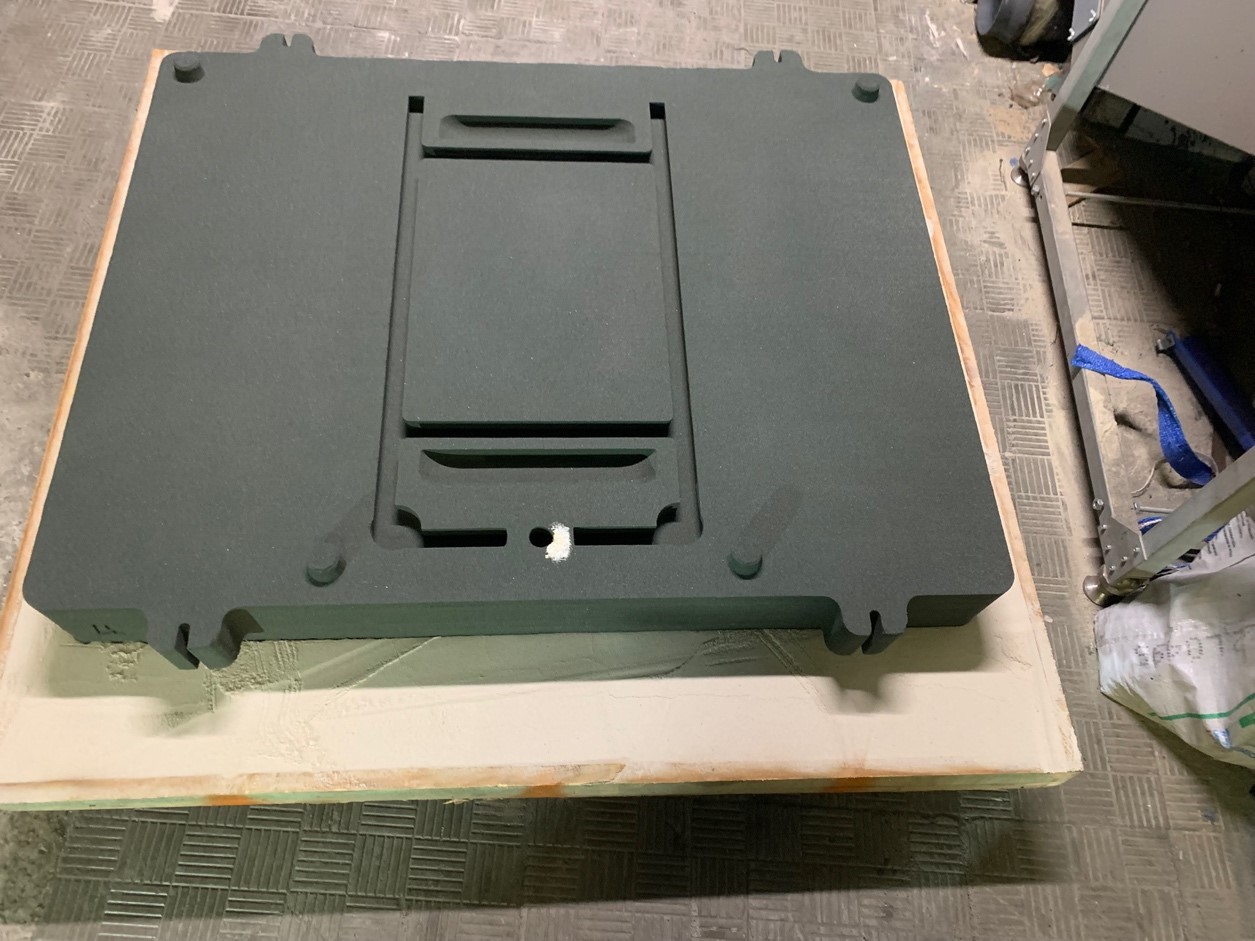

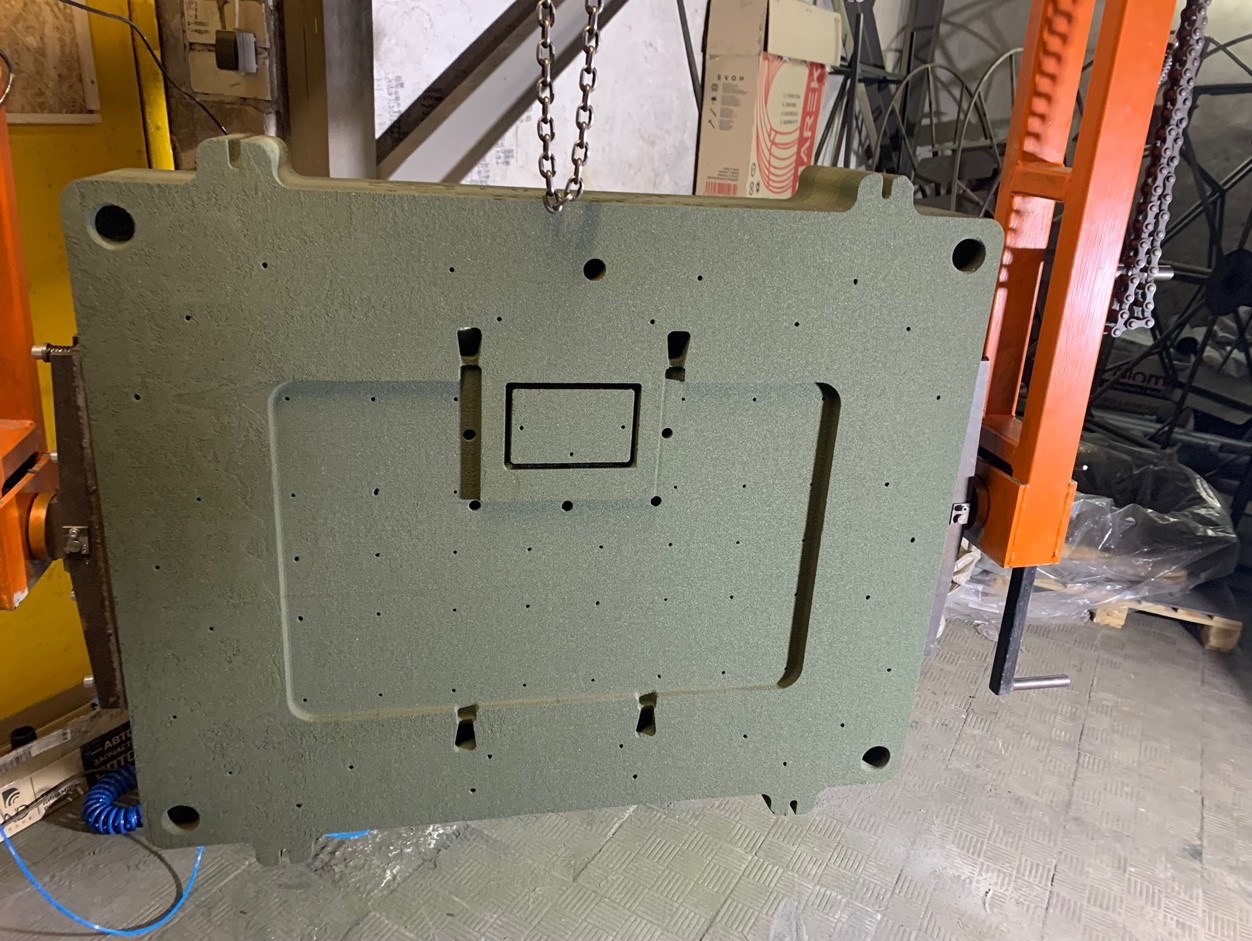

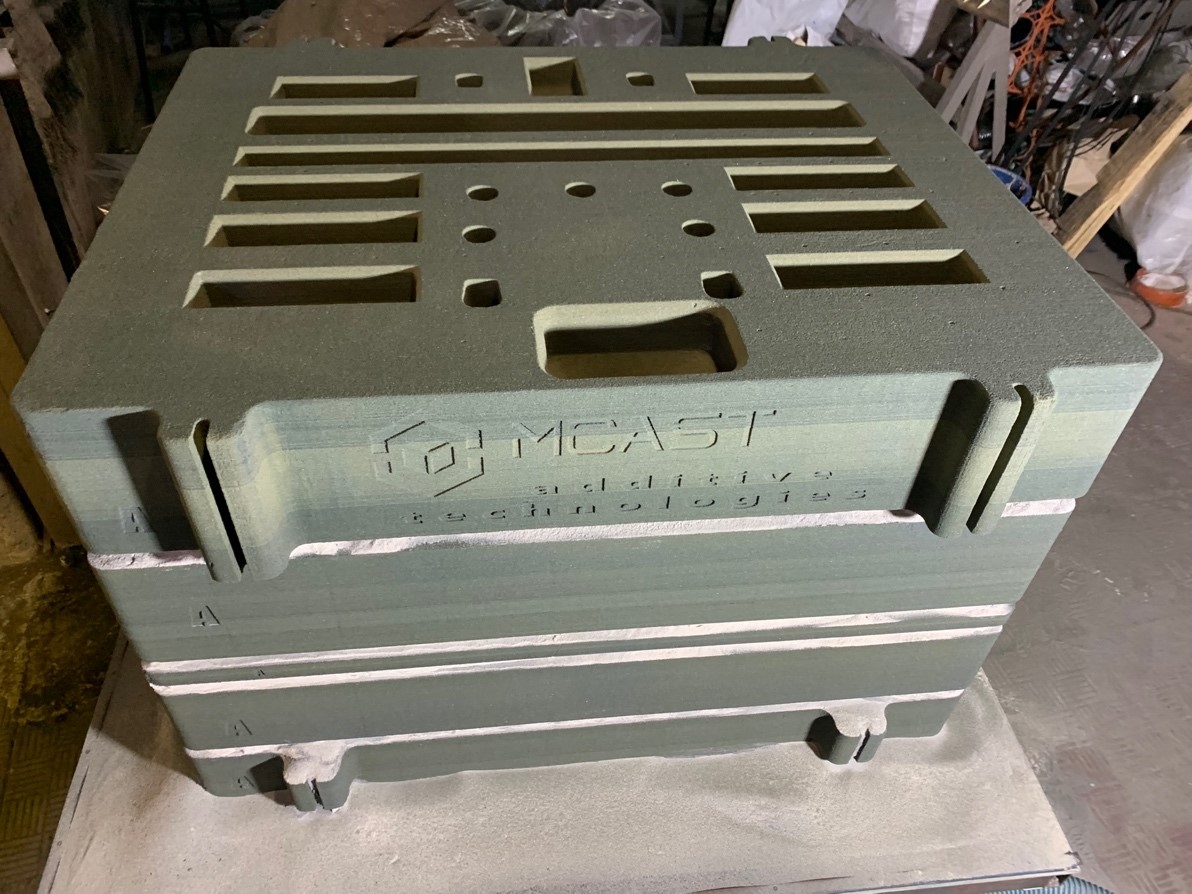

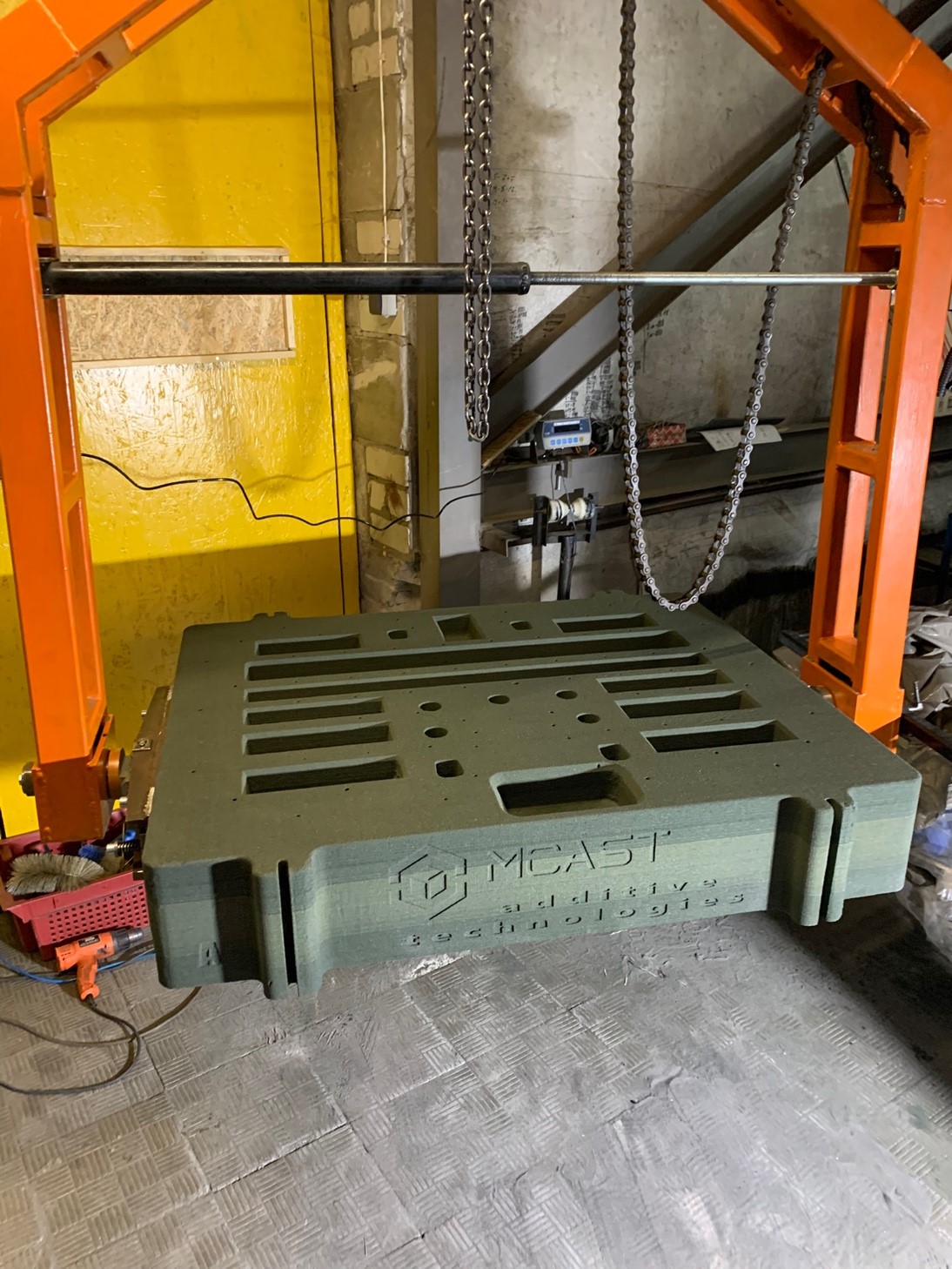

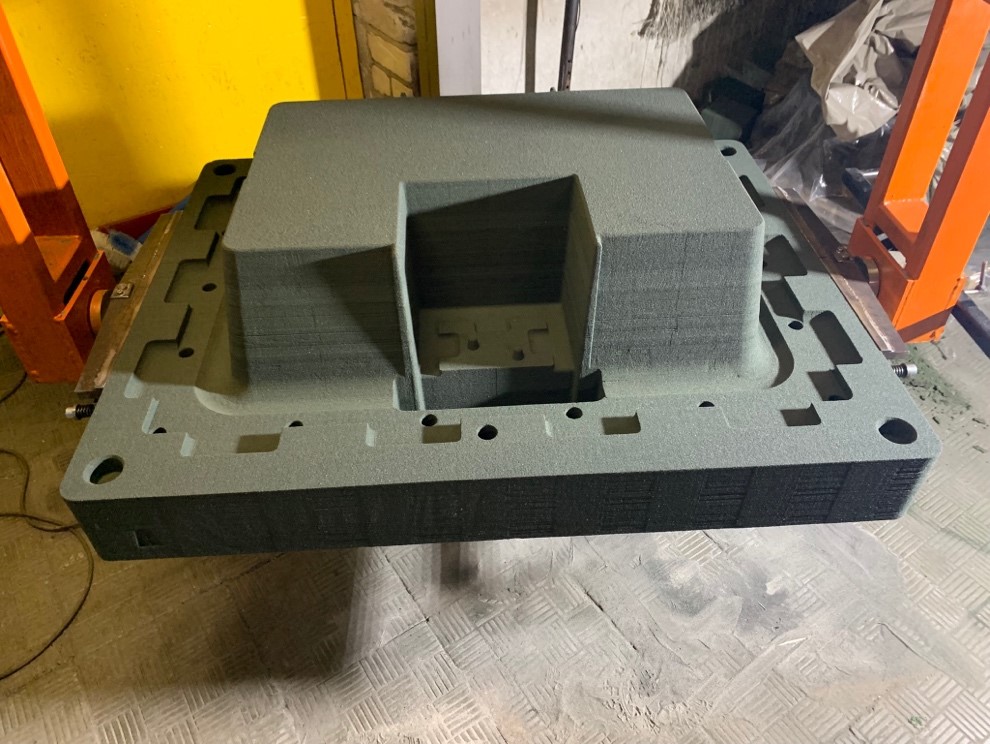

9. Очистка
частей форм от несвязанного песка с помощью манипулятора
(max вес части формы – 300 кг)

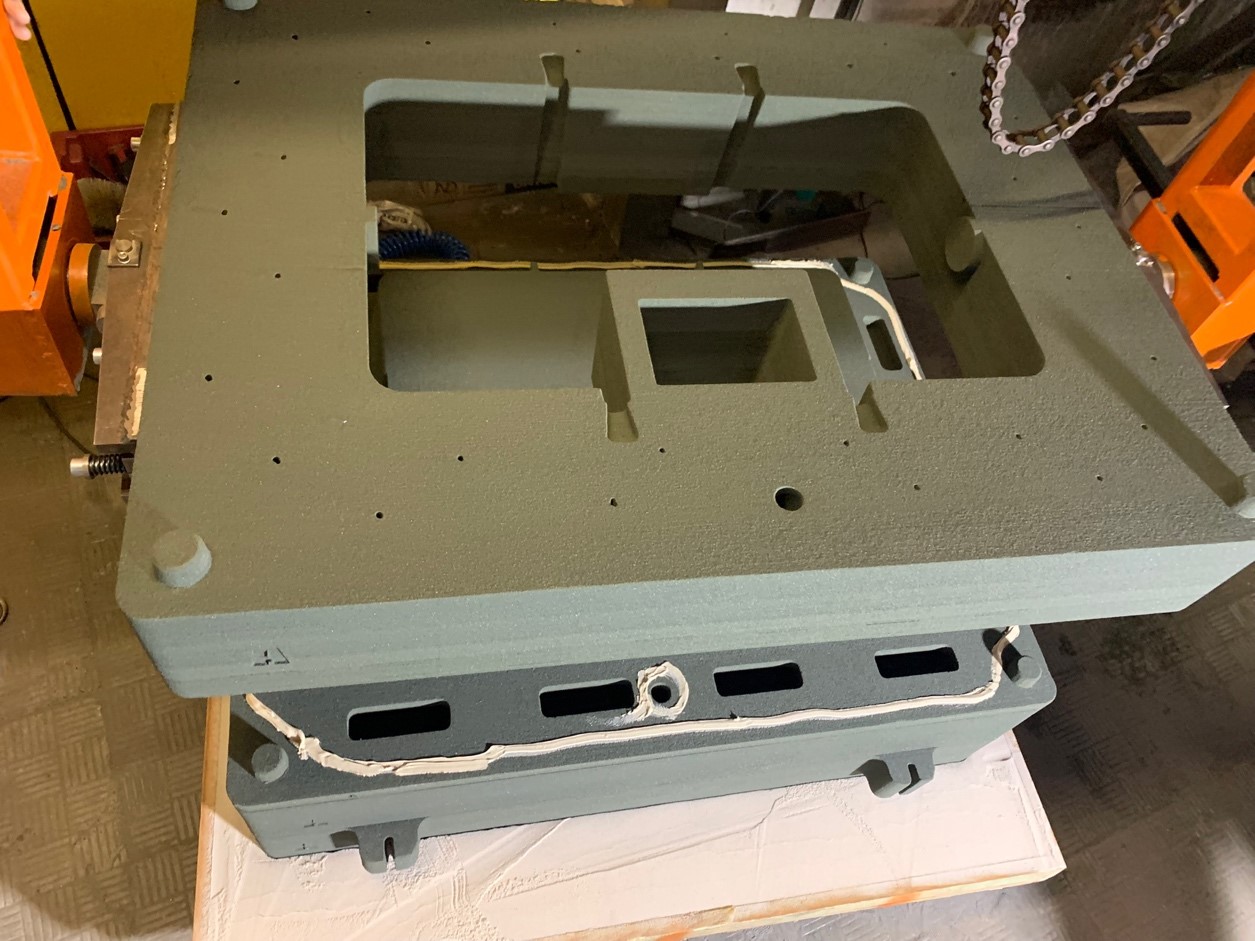

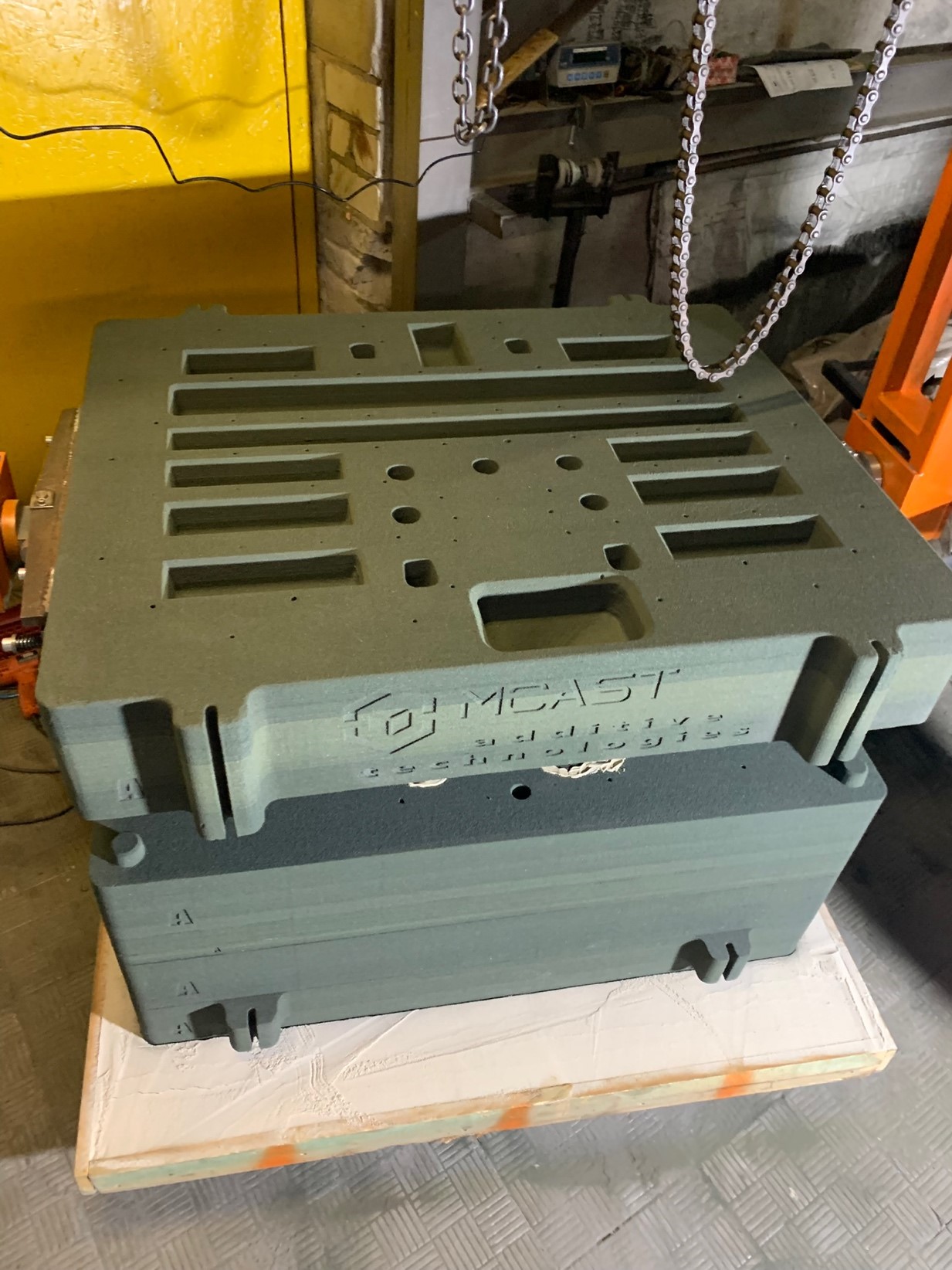

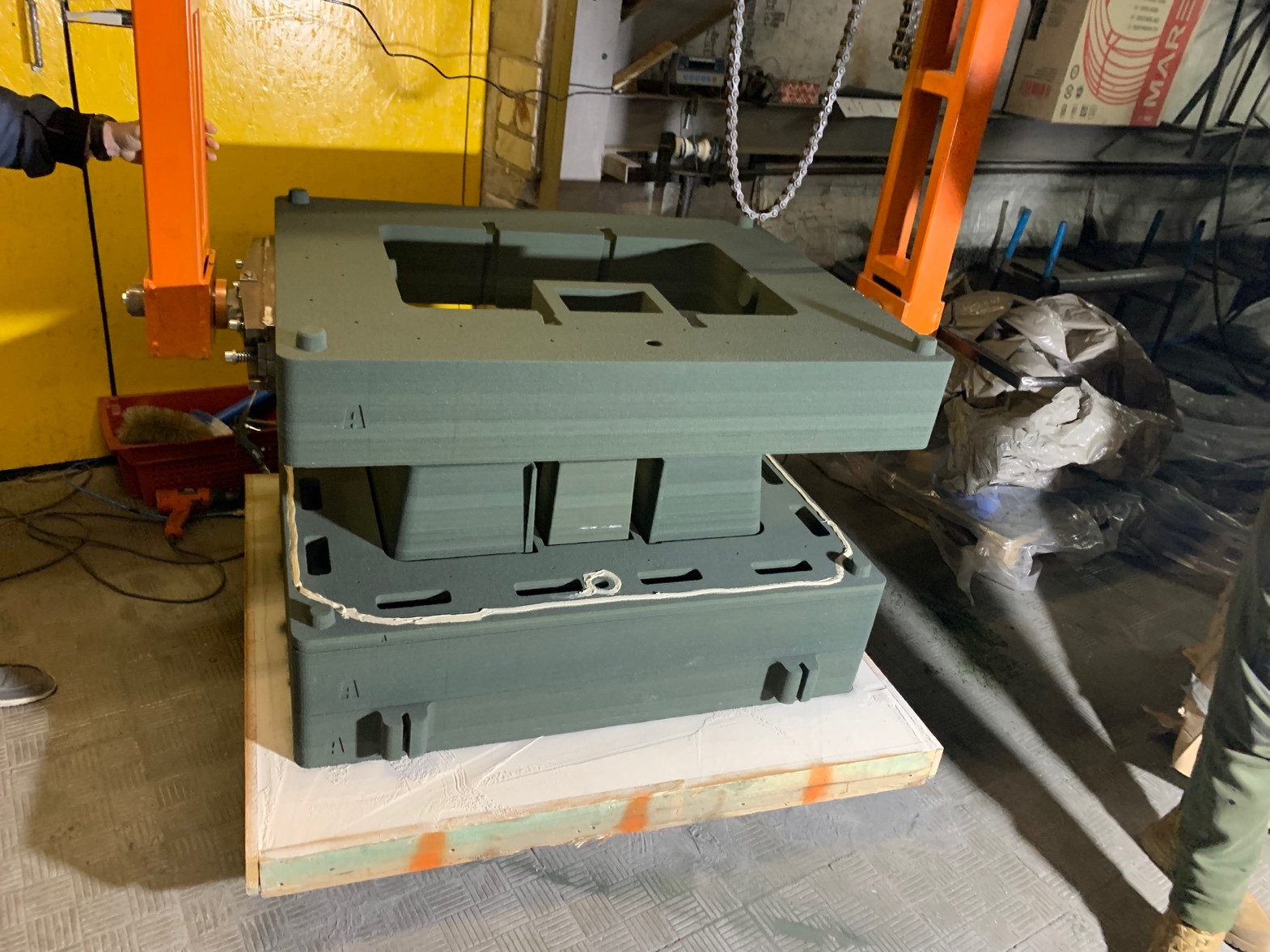

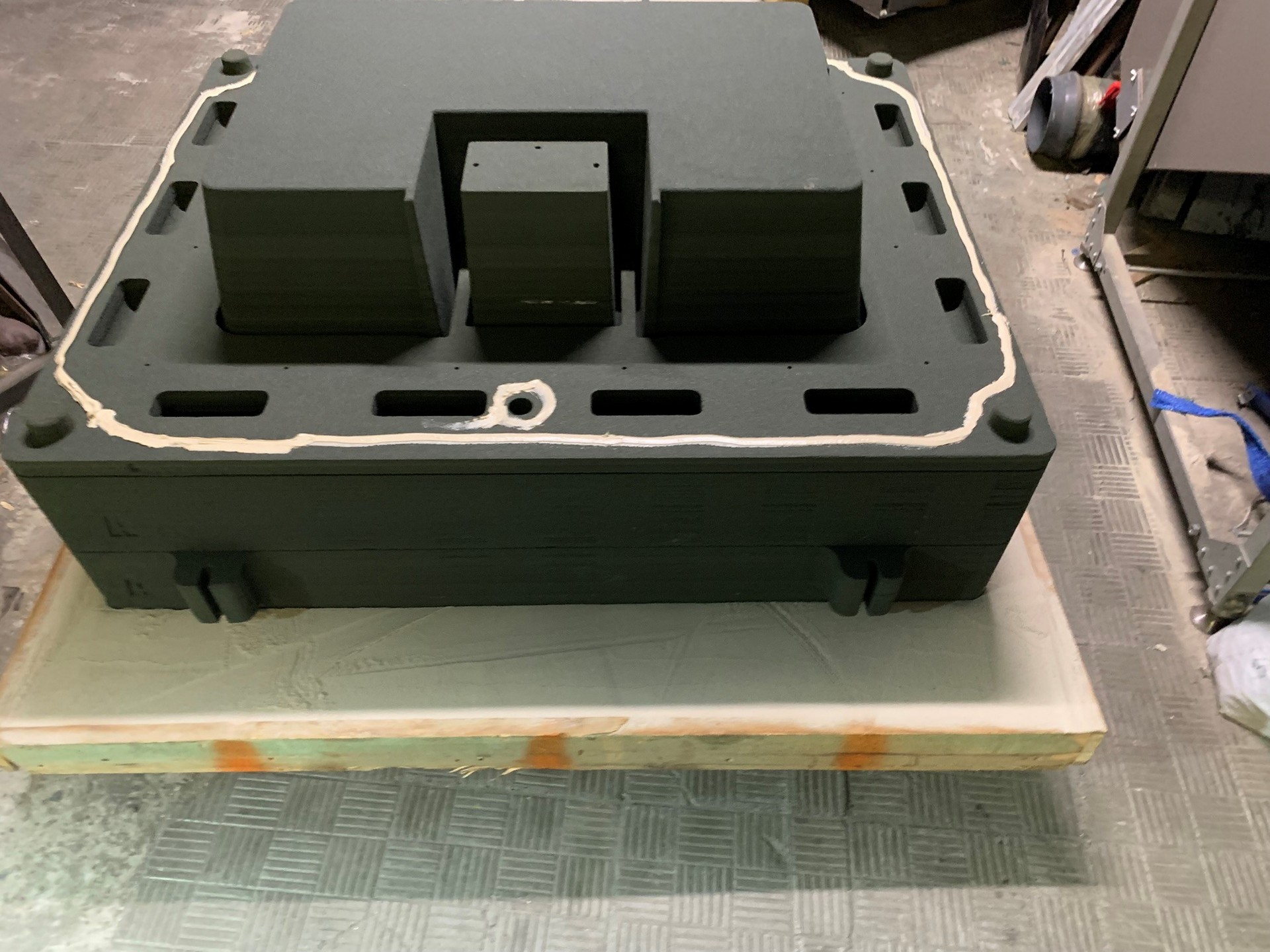

10. Сборка

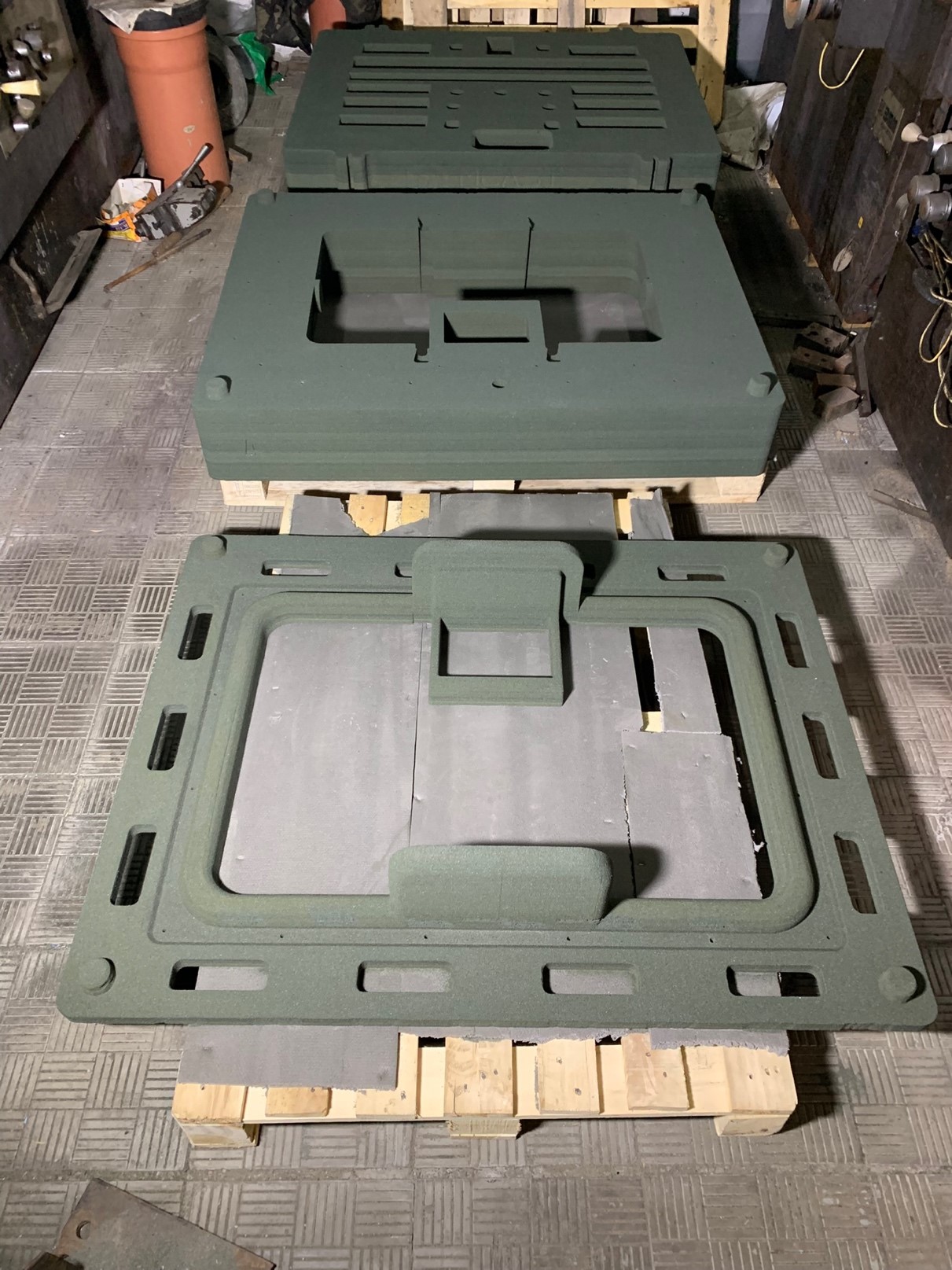

форм и стержней с нанесение клея на прилегающие поверхности

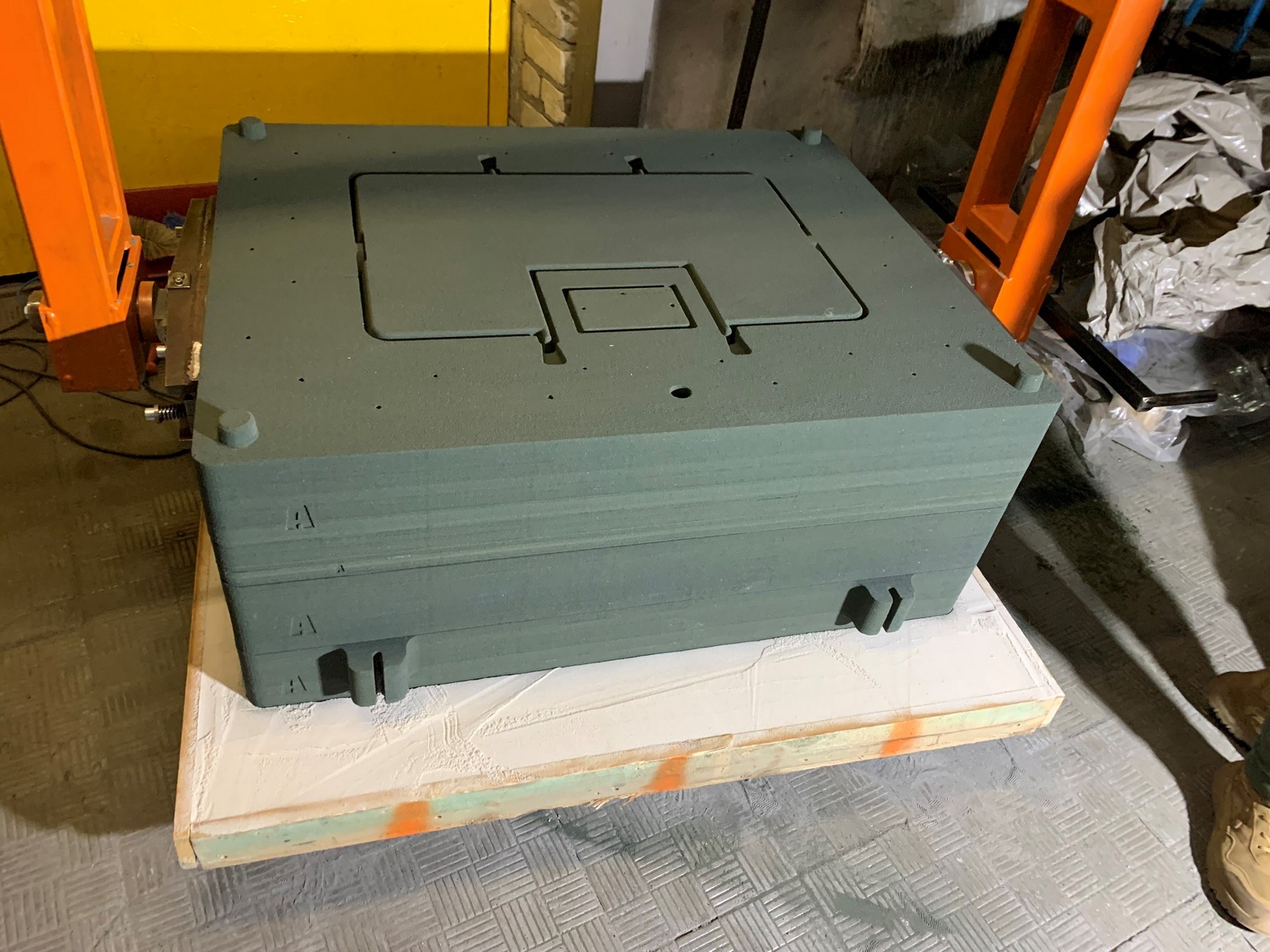

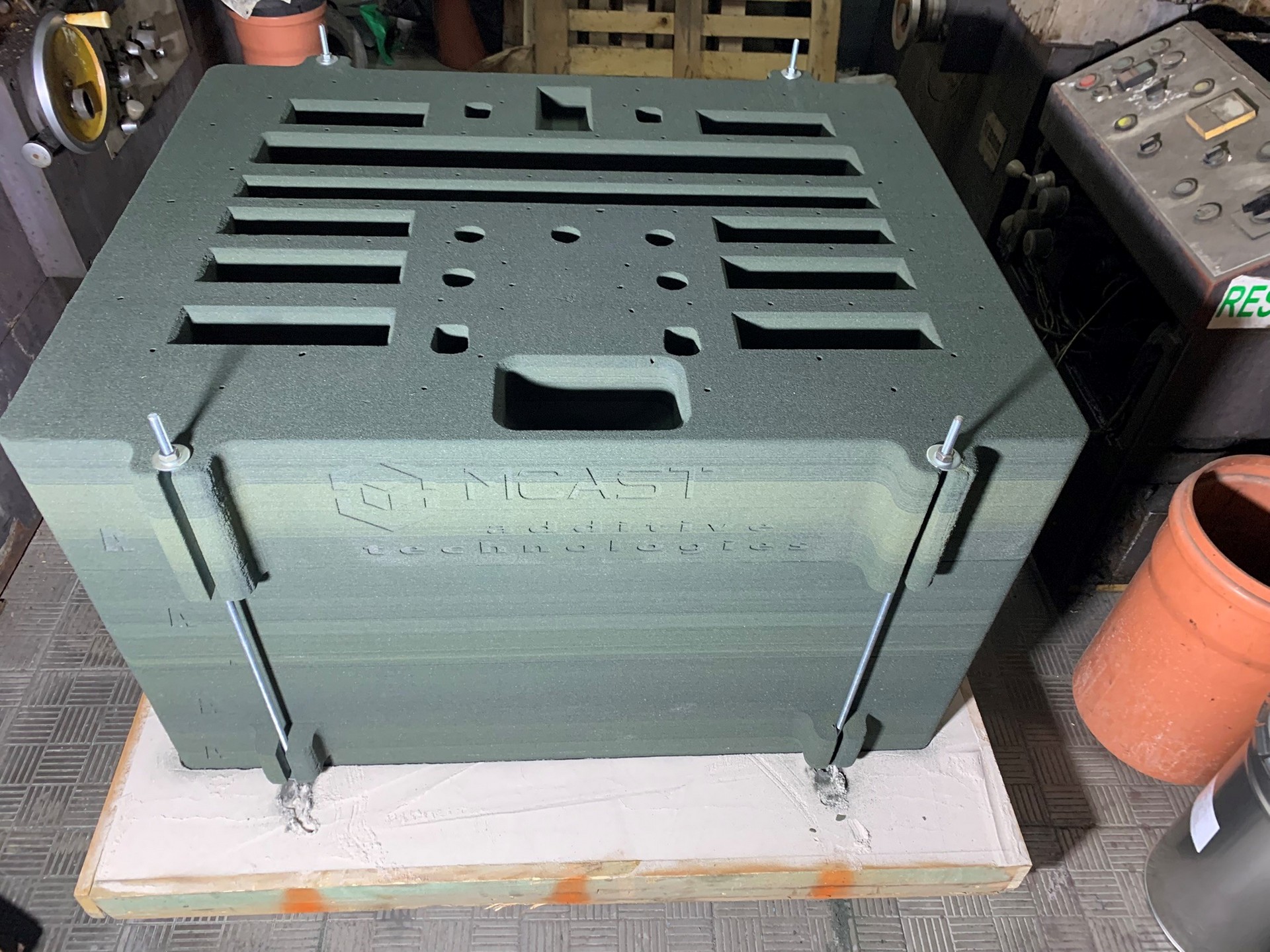

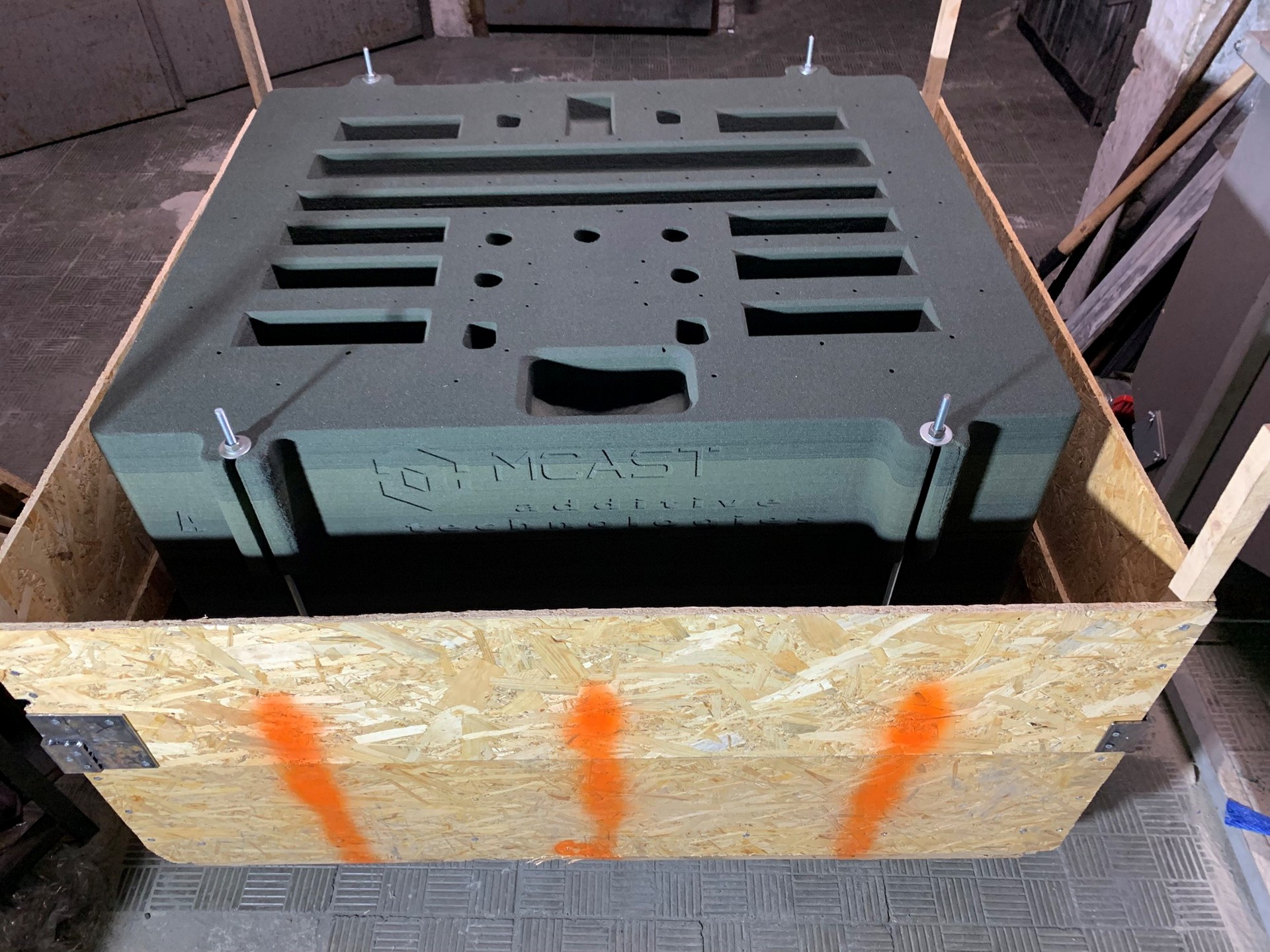

11. Упаковка
форм для транспортирования на место заливки
Вес формы – 800 кг

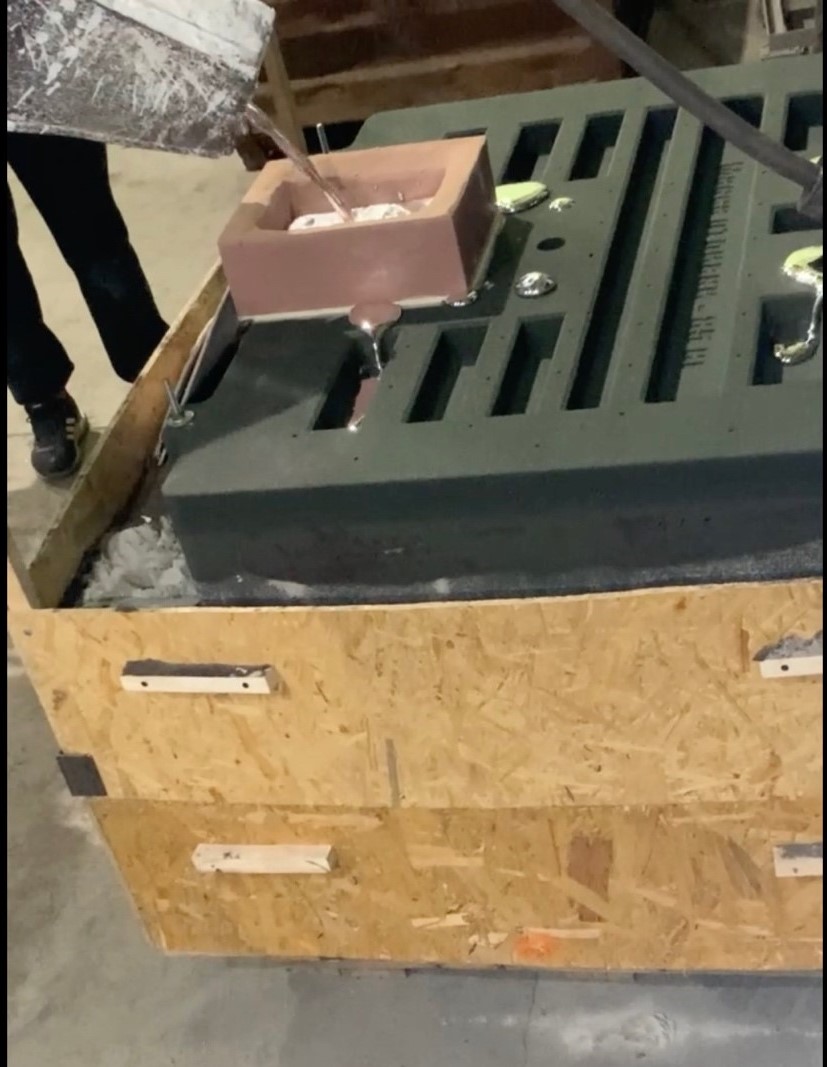

12. Заливка
формы (сплав АК9М2)

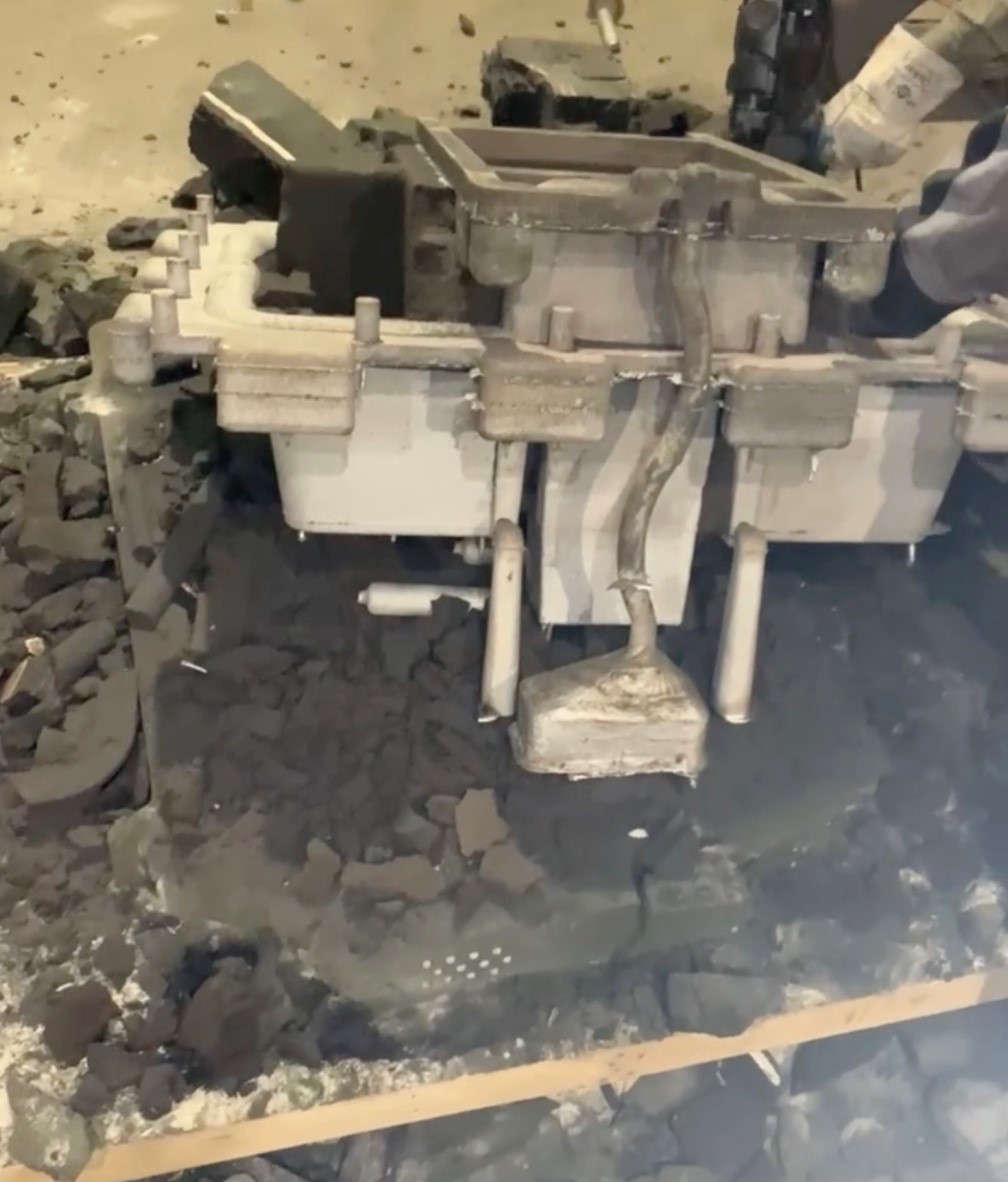

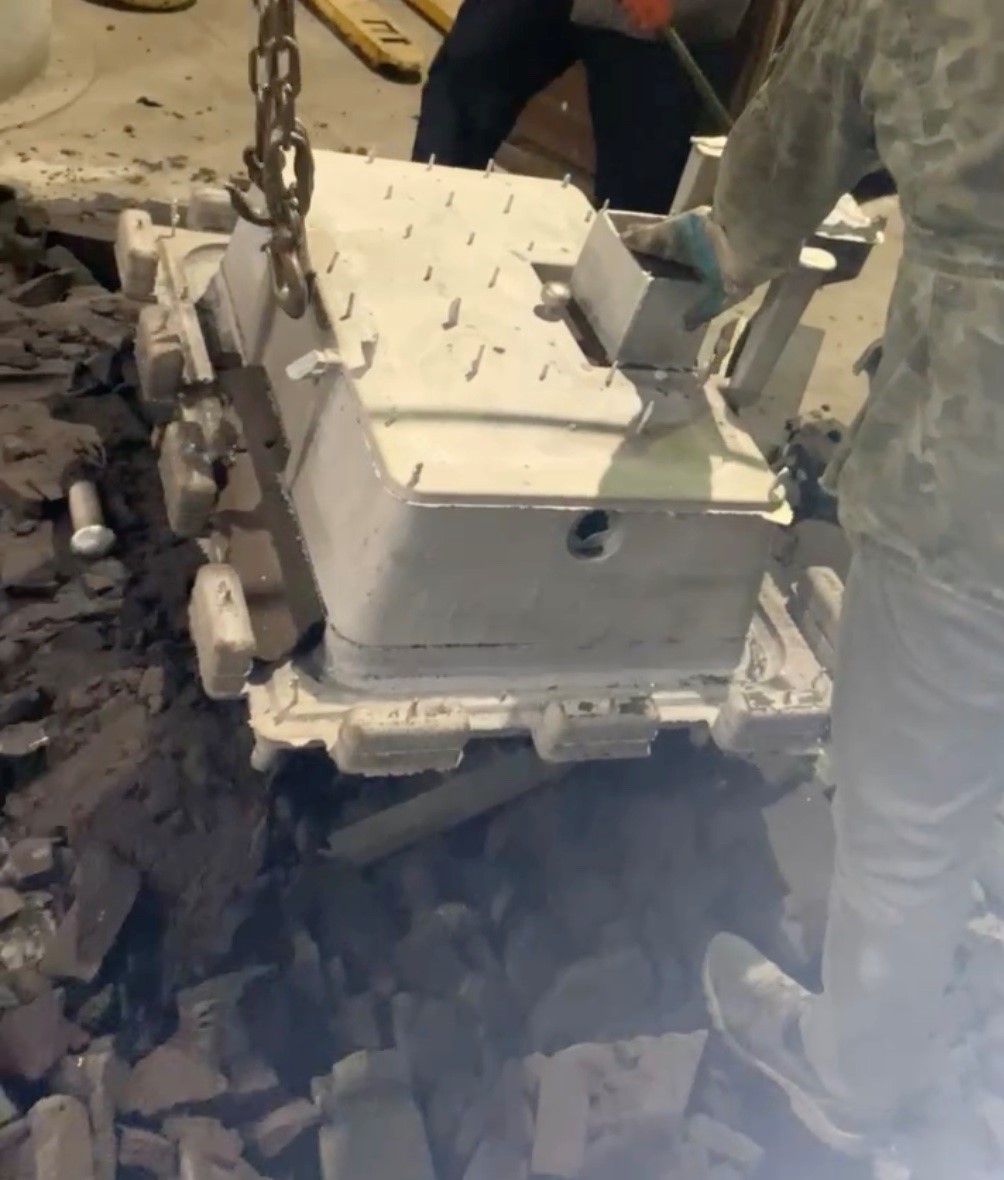

13. Выбивка отливок
14. Отливки
до обрезания литниковой системы
Вес отливки – 86 кг

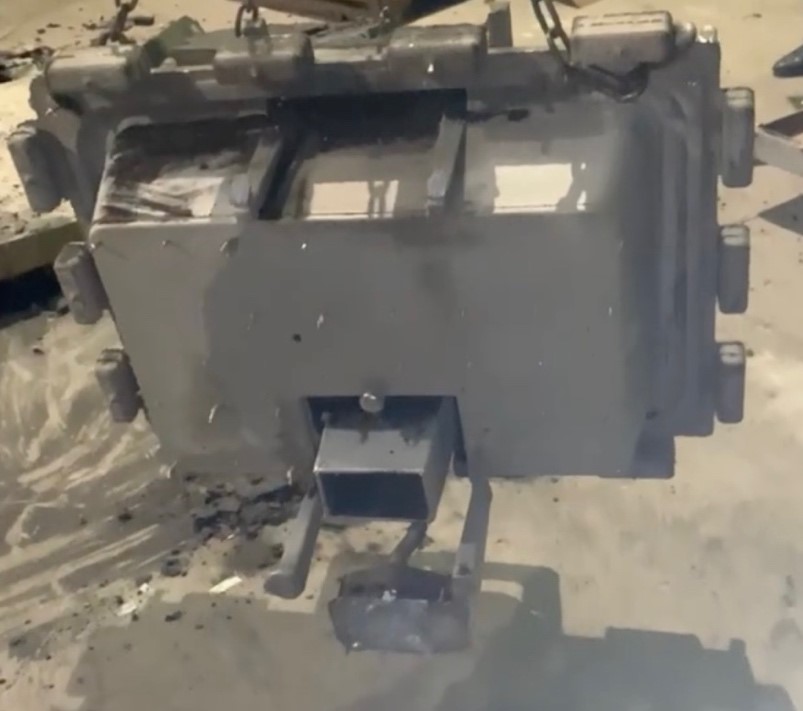

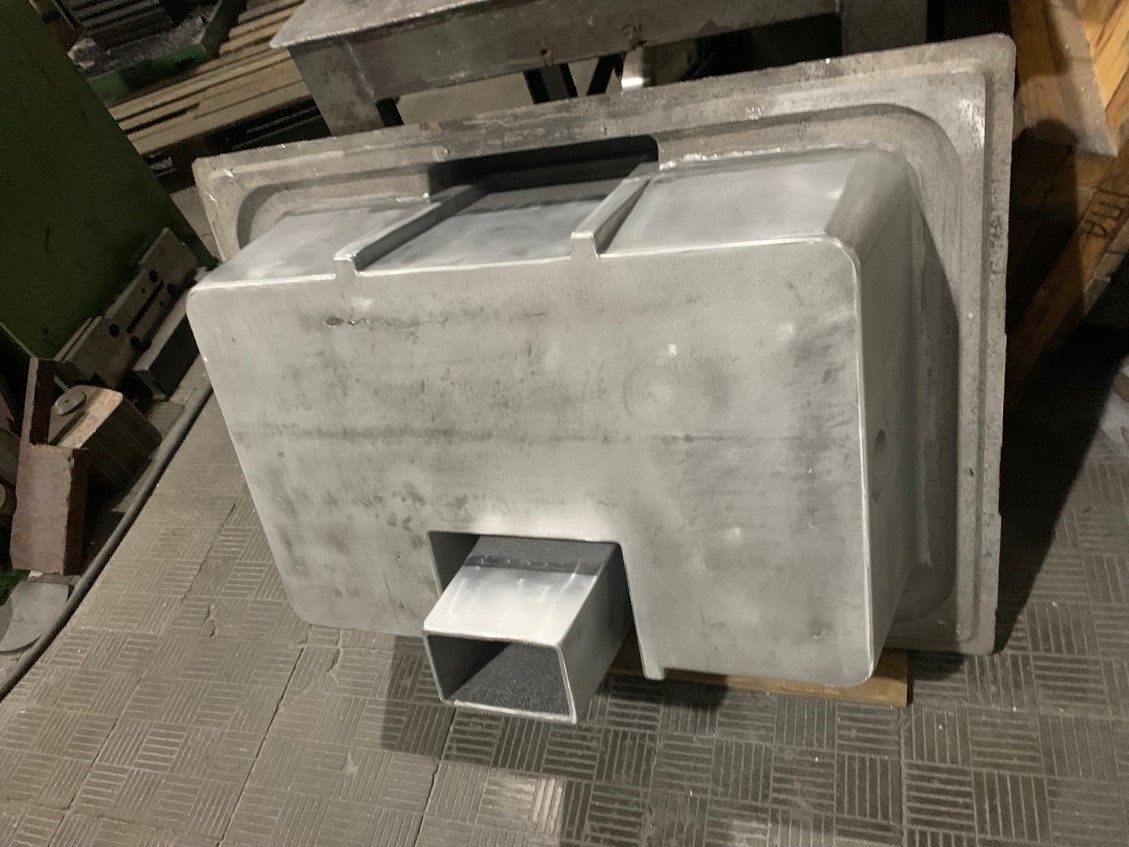

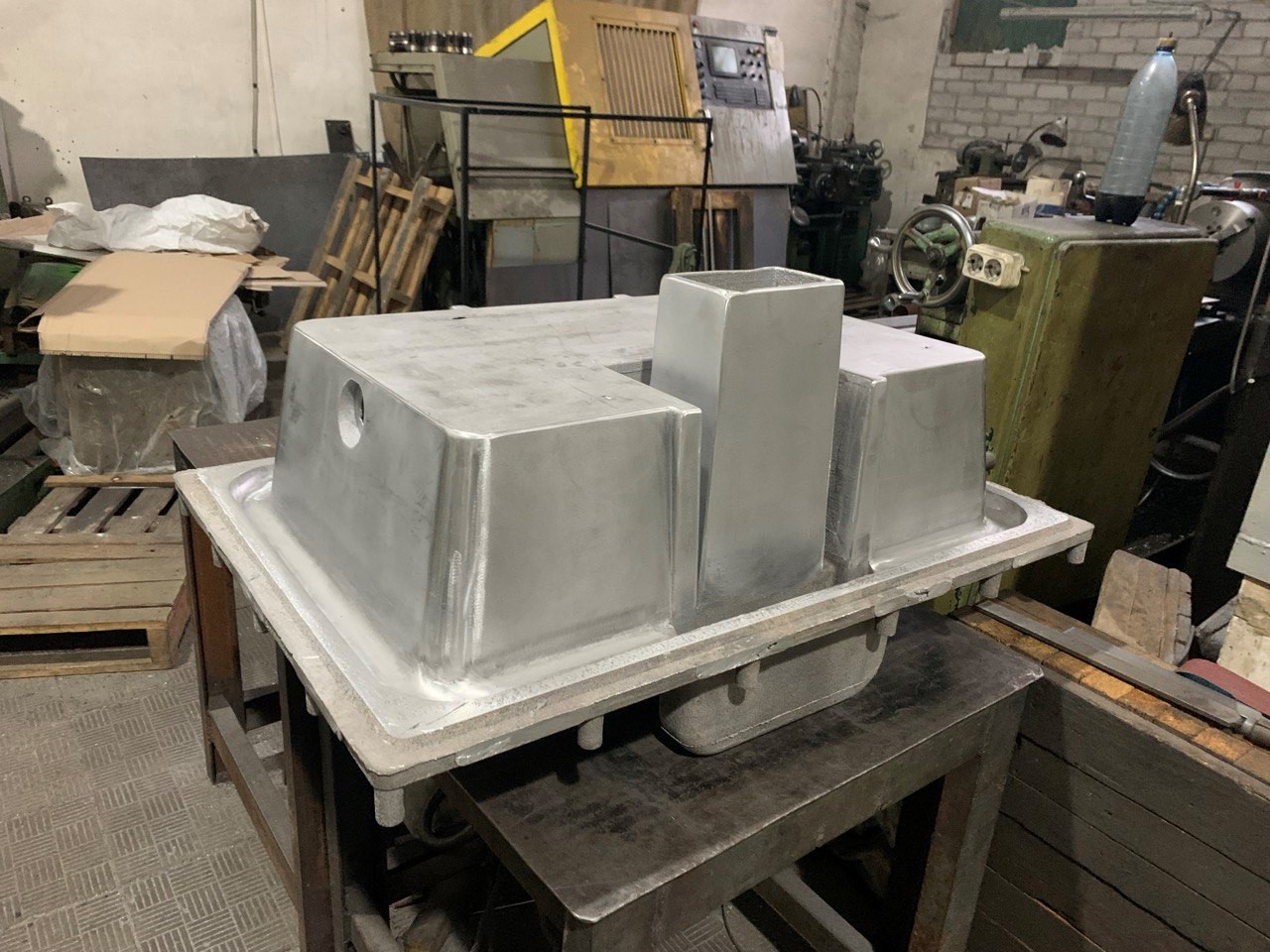

15. Отливка
после обрезания литниковой системы
Вес оливки – 46 кг
